雙 Nexus 9336C vPC + BGP EVPN Anycast Gateway：不靠 Stack 的 Gateway HA 設計

兩台 Nexus 9336C 仍以 vPC 架構運作，讓下方 Nexus 93180 透過 Port-Channel 雙上聯；三層 Gateway 則不依賴 Stack 或 VRRP / HSRP，而是由 BGP EVPN Anycast Gateway 提供 Active / Active Gateway HA。

2026-07-116 分鐘閱讀Server Plus

BGP EVPNAnycast GatewayNexus 9336CNexus 93180VXLAN

傳統 Stack 交換器可以把多台設備視為一台邏輯交換器，SVI Gateway 只需要配置一次；但 Nexus 9336C 這類資料中心交換器不走 Stack。實務上常見做法是兩台 9336C 跑 vPC，下方 Nexus 93180 透過 Port-Channel / vPC 上聯，三層 Gateway 則用 BGP EVPN Anycast Gateway 取代 VRRP / HSRP。

資料來源：Server Plus 技術筆記 · 2026-07-11

Stack 交換器為什麼容易做 Gateway HA

一般企業交換器如果支援 Stack，兩台或多台交換器會被合併成一台邏輯交換器。VLAN、Trunk、LACP 與 SVI Gateway 都在同一個控制平面上設定。

因此 Gateway HA 很直覺：只要在這台邏輯交換器上設定一個 SVI Gateway，下游設備看到的就是同一個預設閘道。即使其中一台實體交換器故障，Stack 邏輯上仍然維持該 Gateway。

interface vlan 10
  description USER-SUBNET-GW
  ip address 192.0.2.254/24

Nexus 9336C 的思路不是 Stack

Cisco Nexus 9336C 這類資料中心交換器通常不走傳統 Stack 架構。兩台 9336C 會各自保留獨立控制平面，再透過 vPC、Peer-Link、Keepalive 與 EVPN 控制平面協同運作。

在這個架構裡，9336C pair 作為 Spine / Aggregation 層；下方 Nexus 93180 access switch 透過 Port-Channel / vPC 上聯到兩台 9336C。vPC 解決的是二層雙上聯與鏈路 HA，但不代表兩台 9336C 變成一台 Stack。

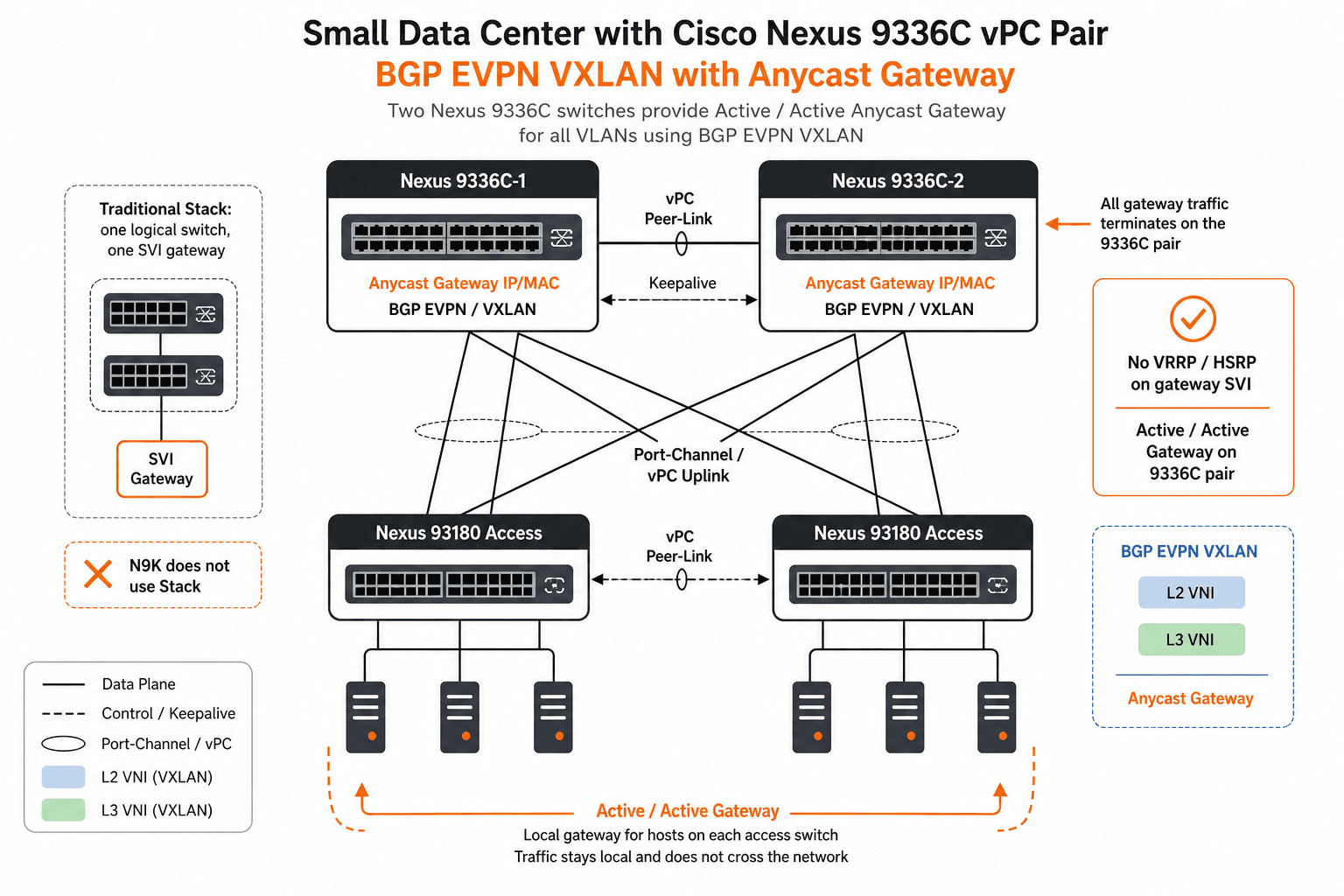

雙 Nexus 9336C vPC、Nexus 93180 Port-Channel 上聯與 BGP EVPN Anycast Gateway 架構比較圖 — 9336C vPC pair 承接 Gateway；下方 93180 透過 Port-Channel / vPC 雙上聯，維持接入層鏈路備援。

vPC 仍然存在，但 Gateway HA 不靠 VRRP

這個設計不是不用 vPC。相反地，兩台 9336C 仍然跑 vPC，93180 也可以透過 Port-Channel 同時上聯到兩台 9336C，取得鏈路備援與頻寬利用。

差異在於三層 Gateway 的 HA。傳統做法可能會在兩台 9336C 的 SVI 上跑 VRRP 或 HSRP，讓其中一台成為 Active Gateway；但在 EVPN Anycast Gateway 設計中，兩台 9336C 可以使用相同的 Gateway IP / MAC，對下方 93180 與伺服器提供 Active / Active Gateway。

vPC 負責 9336C pair 與 93180 access switch 的雙上聯
Peer-Link 與 Keepalive 維持 vPC pair 狀態
Anycast Gateway 負責 SVI Gateway 的 Active / Active HA
BGP EVPN / VXLAN 負責 VNI 與主機可達資訊同步

9336C vPC pair 的基礎設定

這段設定節錄呈現 9336C vPC pair 的基本角色：啟用 VXLAN EVPN 相關功能、建立 vPC domain、配置 Peer-Link，並讓 93180 access switch 透過 Port-Channel 雙上聯。

feature bgp
feature fabric forwarding
feature interface-vlan
feature vn-segment-vlan-based
feature lacp
feature vpc
feature nv overlay

vpc domain 100
  peer-switch
  peer-gateway
  layer3 peer-router
  peer-keepalive destination 10.255.0.1 source 10.255.0.2 vrf KEEPALIVE
  ip arp synchronize

interface port-channel1000
  description VPC-PEER-LINK
  switchport
  switchport mode trunk
  spanning-tree port type network
  vpc peer-link

interface port-channel1100
  description N93180-ACCESS-UPLINK
  switchport
  switchport mode trunk
  mtu 9216
  vpc 1100

Anycast Gateway 放在 9336C pair 上

Anycast Gateway 的重點是：兩台 9336C 在同一個 VLAN / Subnet 上提供相同的 Gateway IP 與 Gateway MAC。下方 93180 access switch 或伺服器不需要知道哪台是 Active，因為 Gateway 能由 9336C pair 以 Active / Active 方式承接。SVI subnet 則透過 OSPF 宣告給上層 ASR 或 Juniper MX；在該 SVI 上設定 passive-interface，可公告路由但不在用戶 VLAN 內建立 OSPF adjacency。

這和 VRRP / HSRP 的 Active / Standby 思路不同。對 VLAN 數量較多、租戶網段較多、需要大量 SVI Gateway 的資料中心環境來說，可以減少每個 VLAN 維護 FHRP group 的負擔。

fabric forwarding anycast-gateway-mac 0200.0000.0001

vlan 10
  name TENANT-A-WEB
  vn-segment 10010

vlan 20
  name TENANT-A-APP
  vn-segment 10020

vlan 999
  name TENANT-A-L3VNI
  vn-segment 50999

vrf context TENANT-A
  vni 50999
  rd auto
  address-family ipv4 unicast
    route-target both auto
    route-target both auto evpn

interface Vlan10
  description TENANT-A-WEB-GW
  no shutdown
  vrf member TENANT-A
  no ip redirects
  ip address 192.0.2.254/24
  no ipv6 redirects
  ip ospf passive-interface
  ip router ospf 100 area 0.0.0.0
  fabric forwarding mode anycast-gateway

interface Vlan20
  description TENANT-A-APP-GW
  no shutdown
  vrf member TENANT-A
  no ip redirects
  ip address 198.51.100.254/24
  no ipv6 redirects
  ip ospf passive-interface
  ip router ospf 100 area 0.0.0.0
  fabric forwarding mode anycast-gateway

interface Vlan999
  description TENANT-A-L3VNI
  no shutdown
  vrf member TENANT-A
  ip forward

NVE 與 EVPN 控制平面

NVE 介面負責 VXLAN Overlay，BGP EVPN 則負責同步 MAC、IP、VNI 與主機可達資訊。在 vPC VXLAN 設計中，兩台 9336C 可以有各自的 VTEP 來源位址，並依設計使用共同的 anycast VTEP 位址。

這個段落的重點是三個對應關係：VLAN 對應 L2 VNI、VRF 對應 L3 VNI，Gateway SVI 啟用 anycast-gateway。

interface loopback0
  description VTEP-SOURCE
  ip address 10.255.255.11/32
  ip address 10.255.255.10/32 secondary

interface nve1
  no shutdown
  host-reachability protocol bgp
  source-interface loopback0

  member vni 10010
    suppress-arp
    ingress-replication protocol bgp

  member vni 10020
    suppress-arp
    ingress-replication protocol bgp

  member vni 50999 associate-vrf

evpn
  vni 10010 l2
    rd auto
    route-target import auto
    route-target export auto

  vni 10020 l2
    rd auto
    route-target import auto
    route-target export auto

為什麼比 VRRP / HSRP 適合這種場景

如果只有少量 VLAN，VRRP 或 HSRP 仍然是可行且容易理解的設計。但在 9336C pair 承接多個 93180 access switch、VLAN 與租戶網段逐漸增加時，FHRP group 的設定與維護會變成負擔。

BGP EVPN Anycast Gateway 的價值，是讓 9336C pair 維持 vPC 雙上聯架構，同時把 Gateway HA 從 Active / Standby 改成 Active / Active。對下方 93180 與伺服器來說，Gateway IP 維持一致；對網路團隊來說，不需要為每個 VLAN 維護一組 VRRP / HSRP 狀態。

不需要傳統 Stack，也能讓 Gateway 具備 HA
保留 vPC 給 93180 access switch 做 Port-Channel 雙上聯
Gateway IP / MAC 在 9336C pair 上保持一致
降低多 VLAN 環境下 VRRP / HSRP group 維護成本
適合以雙 9336C 作為 Spine / Aggregation 的小型資料中心設計

結論

這個架構的重點不是「不用 vPC」，而是「vPC 解決雙上聯，Anycast Gateway 解決三層 Gateway HA」。兩台 Nexus 9336C 不像傳統 Stack 交換器可以合併成單一邏輯設備，因此不能用 Stack 的思維看待 Gateway。

在 9336C pair 下方接 93180 access switch 的設計中，BGP EVPN Anycast Gateway 讓 Gateway HA 以 Active / Active 方式運作，也比每個 VLAN 都配置 VRRP / HSRP 更適合後續擴充。

FAQ

常見問題

這個架構還需要 vPC 嗎？

需要。vPC 仍然用來讓 Nexus 93180 access switch 或下游設備透過 Port-Channel 雙上聯到兩台 9336C。Anycast Gateway 解決的是三層 Gateway HA，不是取代 vPC 的鏈路聚合功能。

Anycast Gateway 和 VRRP / HSRP 最大差異是什麼？

VRRP / HSRP 通常是 Active / Standby Gateway；Anycast Gateway 則讓 9336C pair 使用相同 Gateway IP / MAC，以 Active / Active 方式提供 Gateway，並透過 EVPN / VXLAN 控制平面同步端點與 VNI 資訊。

93180 下方主機的 Gateway 實際在哪裡處理？

在這個設計裡，93180 主要作為 access switch 透過 Port-Channel / vPC 上聯到 9336C pair；SVI Gateway 與 Anycast Gateway 放在 9336C pair 上，由兩台 9336C 以相同 Gateway IP / MAC 承接三層轉送。
